一.結構特點：

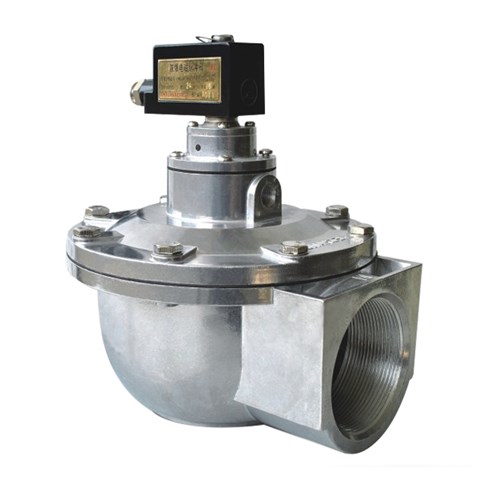

DCF-F-□防爆型電磁脈沖閥（以下簡稱防爆閥）是根據GB3836.1-2000《爆炸性氣體環境用電氣設備 第1部分：通用要求》、GB3836.9-2006《爆炸性氣體環境用電氣設備 第9部分：封膠型“m”》、GB12476.1-2000《可燃性粉塵環境用電氣設備 第一部分：用外殼和限制表面溫度保護的電氣設備》的規定，制成澆封結構或防粉塵點燃型，其防爆標志為Exmb II T4/DIP A20 TA，T4，適用于工廠存在或可能存在II類，T1~T4組可燃性氣體、蒸汽與空氣混合形成的爆炸危險1區或2區場所或者可燃性粉塵A型20區環境中。

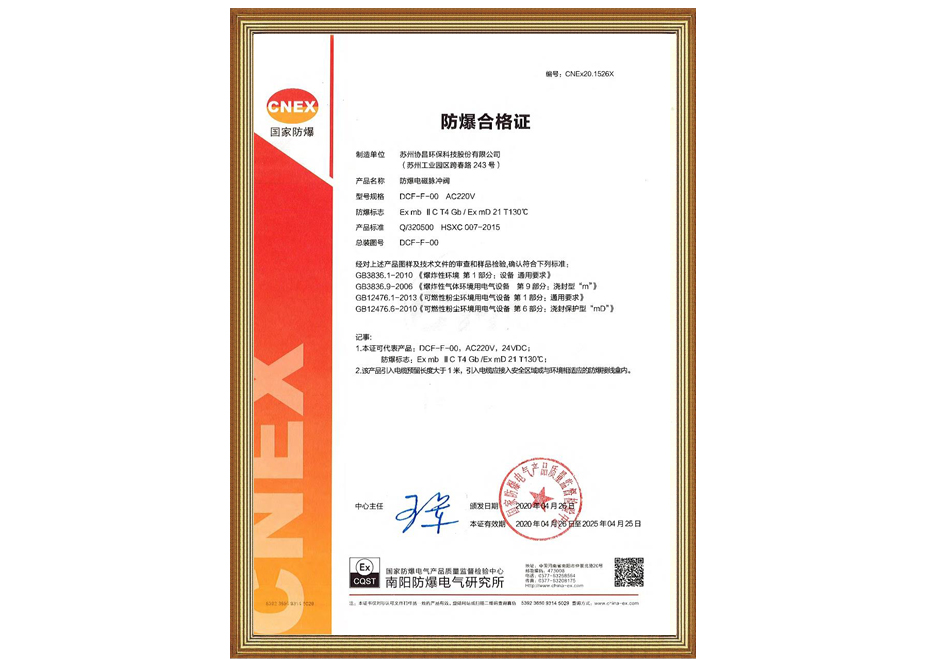

該產品經國家防爆電氣產品質量監督檢驗中心檢驗合格并取得了防爆合格證。
二.工作原理：
防爆電磁脈沖閥由防爆電磁先導控制裝置、膜片和防爆閥體組成，閥的膜片后腔的面積大于前腔的面積，在壓差的作用力下，使膜片處在關閉位置。電控儀輸入電信號，防爆電磁先導控制裝置接到信號后吸合動柱，打開卸荷孔，膜片后腔的壓力氣體迅速排出，膜片前腔的壓力氣體將膜片抬起，打開通道，脈沖閥進行噴吹。電脈沖信號消失，防爆電磁先導控制裝置立即復位，動柱封閉卸荷孔，膜片后腔氣體壓力和彈簧作用力使膜片關閉通道，閥停止噴吹。膜片上的阻尼孔，當先導頭動柱抬起，氣體壓力卸荷時，起到阻尼氣流的作用，當卸荷孔封閉時，使壓力氣體迅速充滿到后腔，使膜片關閉通道，停止噴吹。

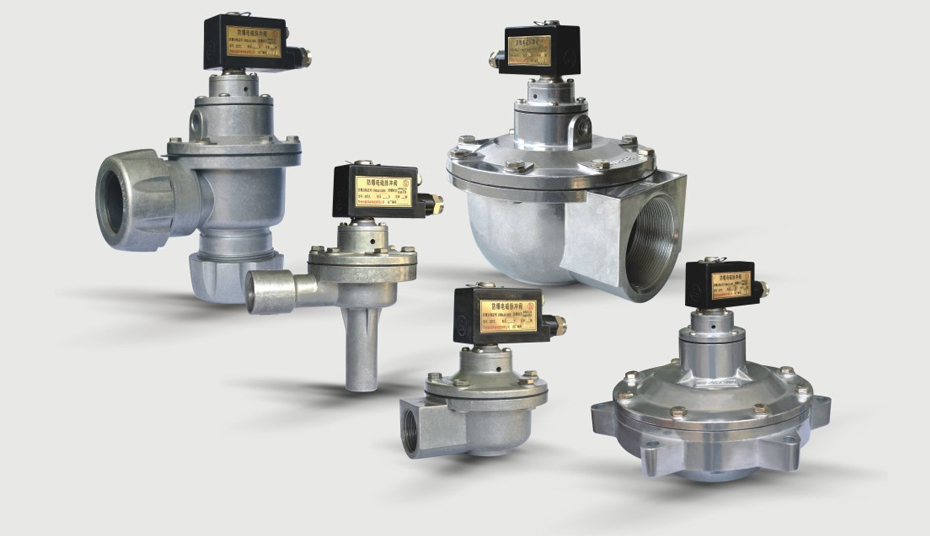

一.防爆電磁脈沖閥型號規格：
|
型式
|
防爆閥型號 |
規格 |
公稱通徑 |
|
直角式防爆電磁脈沖閥 DCF-F-Z型 DCF-F-2L-B型 |
DCF-F-2L-B |
3/4″ |
20 |
|
DCF-F-Z-20 |
3/4″ |
20 |
|
|
DCF-F-Z-25 |
1″ |
25 |
|
|
DCF-F-Z-40S |
1½″ |
40 |
|
|
DCF-F-Z-50S |
2″ |
50 |
|
|
DCF-F-Z-62S |
2½″ |
62 |
|
|
DCF-F-Z-76S |
3″ |
76 |
|
|
外螺紋式防爆電磁脈沖閥 DCF-F-ZM型 |
DCF-F-ZM-20 |
3/4″ |
20 |
|
DCF-F-ZM-25 |
1″ |
25 |
|
|
DCF-F-ZM-40S |
1½″ |
40 |
|
|
淹沒式防爆電磁脈沖閥 DCF-F-Y型 |
DCF-F-Y-25 |
1″ |
25 |
|
DCF-F-Y-40S |
1½″ |
40 |
|
|
DCF-F-Y-50S |
2″ |
50 |
|
|
DCF-F-Y-62S |
2½″ |
62 |
|
|
DCF-F-Y-76S |
3″ |
76 |
|
|
DCF-F-Y-102S |
4″ |
102 |
二.工作條件：
1、海拔不超過1000m；
2、環境溫度-20℃~+40℃；
3、周圍環境相對濕度不大于95%（+25℃）
4、存在II類·t1~t4組可燃性氣體、蒸汽與空氣混合形成的爆炸性混合物的1區或2區場所或者可燃性粉塵a型20區環境中；
5、在無破壞絕緣的氣體或蒸汽環境中；
6、在無顯著搖動和沖擊振動的地方；
7、能防止滴水的地方。
