一.產品概述：

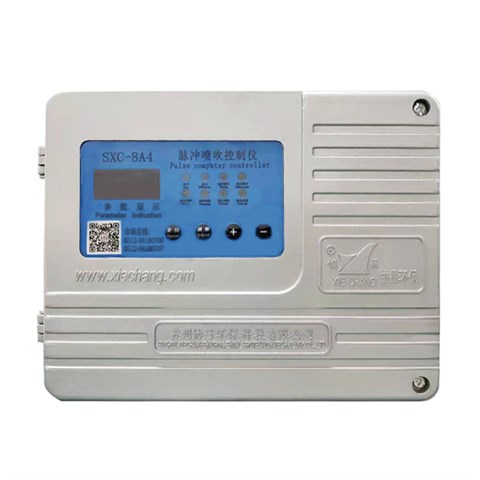

SXC-X8A4脈沖控制儀采用全密封鋁合金外殼，外形美觀，安裝靈活，攜帶方便，最大輸出點要求數可達到48點。面板上設有數字顯示，能依次顯示電磁脈沖閥的工作順序，可根據清灰，調整脈沖寬度、脈沖間隔、脈沖周期和路數，控制電磁閥的開啟和關閉，對除塵器進行定時清灰。
本款在線脈沖控制儀可升級為粉塵防爆款在線脈沖控制儀即SXC-X8A4-XX-ABC（DIP A21 TAT6）具體防爆參數含義請參考《SXC-FB防爆控制儀說明書》。
二.外觀特點：
1.采用板塊分體式，易于組合，維修；
2.鋁合金外殼，美觀堅固；
3.表面經特殊防腐處理，適合高低溫環境和防腐性工況。
一.SXC-X8A4系列在線脈沖控制儀產品規格：
|
主機 |
外形尺寸
H高×W寬×L深 |
最多輸出位數 |
門數調節范圍 |
|
SXC-X8A4-8 |
192×240×90 |
8 |
1-8可調 |
|
SXC-X8A4-16 |
16 |
1-16可調 |
|
|
SXC-X8A4-24 |
24 |
1-24可調 |
|
|
SXC-X8A4-32 |
32 |
1-32可調 |
|
|
SXC-X8A4-40 |
40 |
1-40可調 |
|
|
SXC-X8A4-48 |
48 |
1-48可調 |
防護等級：IP65
二.技術參數和指標：
|
清灰方式 |
在線清灰 |
|
輸入電壓 |
AC220V（-10%~+10%）50HZ~60HZ |
|
輸出功率 |
DC24V/1.5A（只限一種） |
|
可調參數 |
|
|
脈沖寬度 |
0.02秒-2.55秒可調（出廠設置0.08秒） |
|
脈沖間隔 |
1秒-255秒可調（出廠設置10秒） |
|
脈沖周期 |
0分-255分可調 |
|
門數 |
參見上表 |
|
定時/壓差 |
客戶可根據需求任選其一 |
|
使用環境 |
-20℃~+50℃；空氣的相對濕度不超過85%；無嚴重的腐蝕氣體和導電塵埃；無劇烈震動或沖擊。 |
