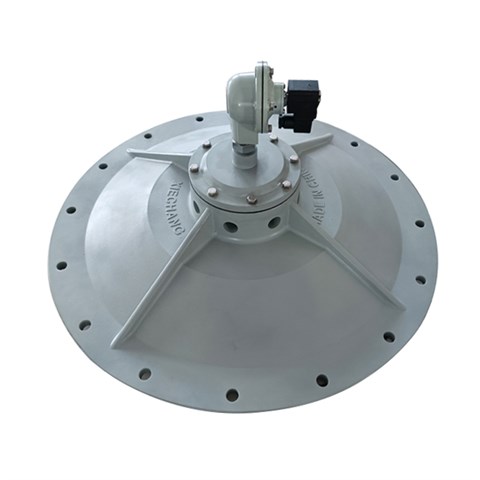

一.產品簡介：
隨著國家對電力行業粉塵排放濃度標準的進一步提高，高除塵效率的袋式除塵器在電力行業的應用得到了大量的推廣。
目前在電廠應用的布袋除塵器中，長臂回旋管噴嘴袋除塵器由于其適宜處理大風量含塵氣體，脈沖閥維護工作量小，噴吹量大、壓力低，能節約大量能源等特點，深受電力行業用戶的歡迎，具有廣泛的發展空間。其中，清灰系統的“心臟”部件電磁脈沖閥普遍是國外進口的8寸以上的大閥，而國內生產的閥口徑大都在3寸以下，不能滿足其大噴吹量的要求。我公司科研人員，為了適應高速發展的環保工業要求，經過不懈努力，已研制出8寸、10寸、12寸、14寸、16寸等規格的旋噴吹大口徑電磁脈沖閥。
二.產品特點：
旋噴吹大口徑電磁脈沖閥使用三級隔膜片結構，保證卸荷排氣匹配，保證充氣阻尼匹配，使電磁脈沖閥控制和噴吹靈敏度高，流通性好。
大幅度提高脈沖閥的噴吹量，大幅度提高了電磁脈沖閥的作功能力。大幅度降低脈沖閥的噴吹壓力，使運行經濟、穩定可靠。
供氣壓力小于0.1MPa，使用壓縮空氣，不受管網同時用氣的影響，運行穩定、可靠。
供氣壓力低，可使用羅茨鼓風機供氣，設備便宜，管理簡單，運行經濟，使用方便。
旋噴吹大口徑電磁脈沖閥與壓力氣包連成一體制造，使用大體積大重量的電磁脈沖閥經一次安裝后，拆裝維修極其方便。
三.工作原理：
超低壓電磁脈沖閥是靠膜片兩面受力面積差形成的壓力差關閉脈沖閥，電磁脈沖閥的受控先導頭，以0.15~0.3秒脈沖寬度的時間打開卸荷孔，膜片高壓區氣流卸荷，膜片抬起，進行脈沖噴吹。

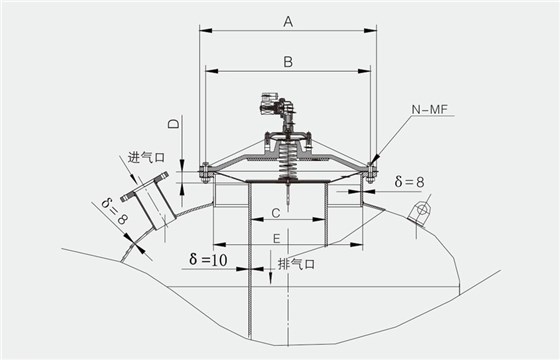

一、旋噴吹大口徑電磁脈沖閥DMY-III系列外形尺寸
|
型號
|
標準應用氣包容積
|
規格
|
安裝尺寸
|
螺栓
|
||||||
|
英制（寸）
|
公制（毫米）
|
A
|
B
|
C
|
D
|
E
|
N
|
MF
|
||
|
DMY-III-200C
|
1.3~1.8m³ |
8″ |
DN200 |
φ490 |
φ457 |
φ200 |
35±0.1 |
φ430 |
12 |
M10 |
|
DMY-III-250C
|
1.3~2.2m³ |
10″ |
DN250 |
φ600 |
φ560 |
φ255 |
40±0.1 |
φ514 |
16 |
M12 |
|
DMY-III-300C
|
1.5~2.5m³ |
12″ |
DN300 |
φ730 |
φ680 |
φ305 |
46±0.1 |
φ616 |
16 |
M16 |
|
DMY-III-350C
|
1.5~2.8m³ |
14″ |
DN350 |
φ842 |
φ780 |
φ336 |
57±0.1 |
φ716 |
20 |
M20 |
|
DMY-III-400C
|
1.8~3.5m³ |
16″ |
DN400 |
φ940 |
φ870 |
φ406 |
50±0.1 |
φ806 |
24 |
M24 |
二.技術標準：
工作壓力：0.05~0.1MPa
工作介質：清潔空氣
電壓：DC24V（AC220V/50HZ）
電流：1.25A（0.5A）
溫度：-25℃~100℃（常態），120℃（瞬態）
三.安裝說明：
1、氣包安裝尺寸必須符合說明書要求，安裝前所有配合面必須清理清潔；
2、氣包安裝端面，必須光潔，不得有毛刺、銳角、焊渣等一切影響膜片壽命的異物存在；
3、膜片安裝時（閥體安裝前），膜片孔的位置必須與氣包法蘭孔位置對齊；
4、膜片組件有凸出環形面必須與氣包排氣管端面配對；
5、閥體安裝時注意彈簧必須放在膜片彈簧固定盤槽內；
6、閥體安裝完成后，氣包上加消音防護罩，以保證閥體清潔、干燥，增加閥的使用壽命，減少噪聲污染。
