一.產品簡介：

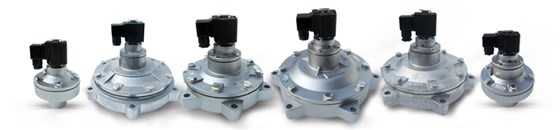

淹沒式電磁脈沖閥，即脈沖袋式除塵器清灰系統的噴吹管路閥門。由電控儀控制，進行脈動“沖量”噴吹清灰。與XC-PGQ-Y型噴管連接器配套使用，使用可靠，安裝、維修方便。

二.結構特點：

“協昌”研制的DCF-Y型電磁脈沖閥為淹沒式結構（亦稱嵌入式結構），直接安裝在分氣箱上，具有更好的直通噴吹，阻力低，壓損小，擴大了氣源壓力使用范圍，適合于氣源壓力較低的場合。

三.工作原理：

淹沒式電磁脈沖閥由電磁先導頭、膜片和閥體組成，膜片后腔的面積大于前腔的面積，氣壓作用力大，使膜片處在關閉位置。

電控儀輸入電信號，使電磁先導頭吸合動柱，打開卸荷孔，膜片后腔的壓力氣體迅速排出，膜片前腔的壓力氣體將膜片抬起，打開淹沒式電磁脈沖閥通道進行噴吹。

電脈沖信號消失，電磁先導頭的彈簧使動柱立即復位封閉卸荷孔，膜片后腔氣體壓力和彈簧作用力使膜片關閉通道，閥停止噴吹。

膜片上的阻尼孔，當先導頭動柱抬起氣體壓力卸荷時，起到阻尼氣流的作用，當卸荷孔封閉時，使壓力氣體迅速充滿到后腔，使膜片關閉通道，停止噴吹。

一.淹沒式電磁脈沖閥型號規格：

DCF-Y型電磁脈沖閥型號、規格
