一.產品簡介：

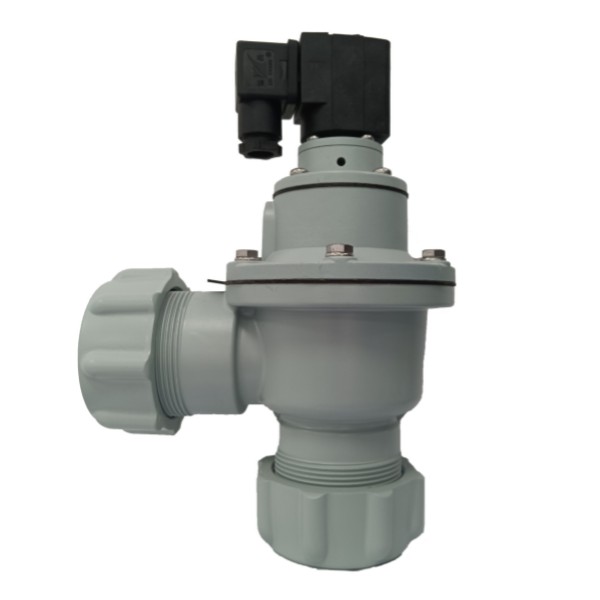

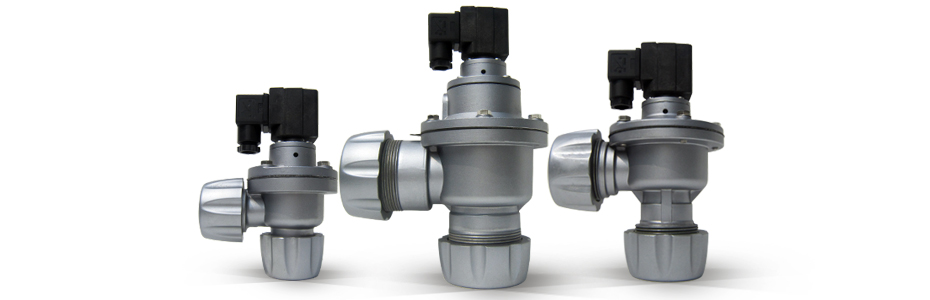

“協昌”研制的三種常用的ZM型電磁脈沖閥是一種外螺紋連接結構，是在Z型直角電磁脈沖閥基礎上改進的品種。

外螺紋式電磁脈沖閥具有Z型電磁脈沖閥的靈敏度高、排氣量大、工作穩(wěn)定等，同等的性能，同時它與XC-XBD型、XC-XBS型箱壁連接器和XC-HJD（ZM）型專用活接頭配套使用，具有安裝方便、維修方便，使用可靠的特點。

二.結構特點：

外螺紋式電磁脈沖閥的進、排氣口，均采用專用螺母（采用鋁合金或不銹鋼材質）和專用密封圈，在光滑的進、排氣管外壁與閥體口端密封，結構簡單操作方便、密封可靠。外螺紋式電磁脈沖閥進氣口內結構與定位鋼圈安裝使用，可防止因慣性沖擊而松動，同時可保證準確的安裝位置。不銹鋼螺母在長期使用后，仍能保證拆裝方便。

三.工作原理：

外螺紋式電磁脈沖閥由電磁先導頭、膜片和閥體組成，膜片后腔的面積大于前腔的面積，氣壓作用力大，使膜片處在關閉位置。

電控儀輸入電信號，使電磁先導頭吸合動柱，打開卸荷孔，膜片后腔的壓力氣體迅速排出，膜片前腔的壓力氣體將膜片抬起，打開通道，脈沖閥進行噴吹。

電脈沖信號消失，電磁先導頭的彈簧使動柱立即復位封閉卸荷孔，膜片后腔氣體壓力和彈簧作用力使膜片關閉通道，閥停止噴吹。

膜片上的阻尼孔，當先導頭動柱抬起氣體壓力卸荷時，起到阻尼氣流的作用，當卸荷孔封閉時，使壓力氣體迅速充滿到后腔，使膜片關閉通道，停止噴吹。

一.外螺紋式電磁脈沖閥型號規(guī)格：

二.技術標準：

     工作壓力：0.2~0.6MPa

     工作介質：清潔空氣

     電壓：DC24V（AC220V/50Hz）

     電流：1.25A（0.5A）

     防護等級：IP65

     使用環(huán)境：1、常溫膜片 -10℃~55℃

     2、空氣相對濕度不超過85%

     膜片壽命：100萬次
