一.產品概述：
SXC-FB防爆電腦脈沖控制儀（以下簡稱防爆控制儀）是根據GB3836.1-2000《爆炸性氣體環境用電氣設備 第一部分通用要求》、GB3836.2-2000《爆炸性氣體環境用電氣設備 第2部分 隔爆型“d”》、GB12476.1-2000《可燃性粉塵環境用電氣設備 第1部分：用外殼和限制表面溫度保護的電氣設備》的規定制成隔爆兼防粉塵點燃型結構，其防爆標志為Exd II BT6/DIPA20TA，T6，適用于工廠存在或可能存在II A、II B類，T1~T6組可燃性氣體、蒸汽和空氣混合形成的爆炸危險1區或2區場所。

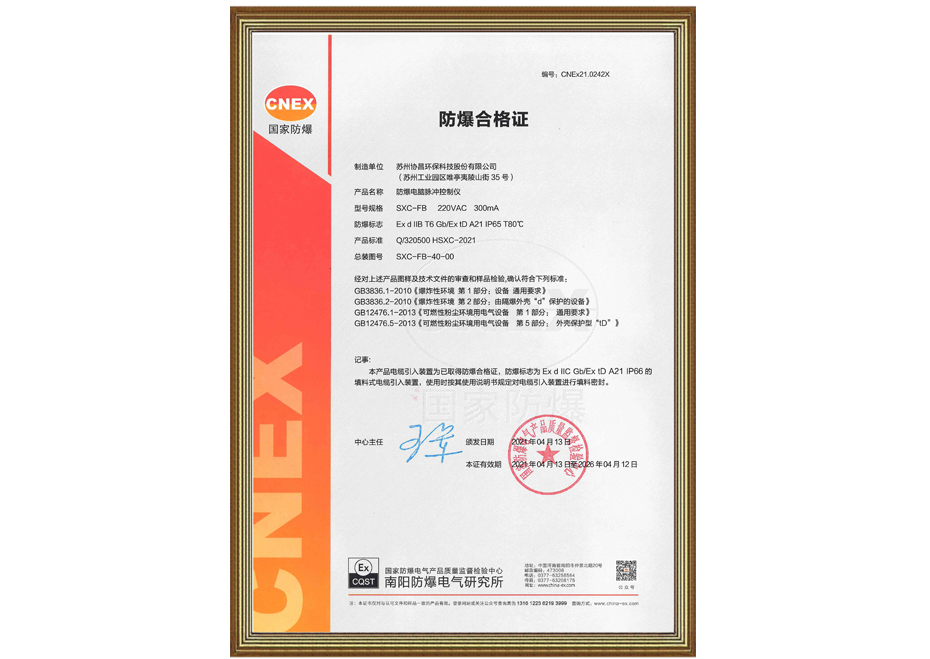

該產品經國家防爆電氣產品質量監督檢驗中心檢驗合格并取得了防爆合格證。
二.SXC-FB防爆電腦脈沖控制儀的設計理念：
隨著我國環保行業的日益發展，清灰系統也經常用于許多爆炸性的氣體粉塵環境，我國很多工業生產中都會存在一些易爆炸的粉塵和氣體。例如：煤礦井下約有2/3的場所存在爆炸性物質；化學工業中約80%以上的生產車間區域內存在爆炸性物質。SXC-FB防爆電腦脈沖控制儀（以下簡稱防爆控制儀）就是一種專為危險性爆炸場設計的新型產品。防爆控制儀也是通過設定脈沖寬度（脈寬）、脈沖間隔（間隔）、循環周期（周期）等參數來實現定時/定壓清灰的儀器。
三.防爆原理：
防爆控制儀主要利用外殼達到隔爆的目的。隔爆外殼：電氣設備的一種防爆型式，其外殼能夠通過外殼任何接合面或結構間隙滲透到外殼內部的可燃性混合物在內部爆炸而不損壞，并且不會引起外部由一種、多種氣體或蒸汽形成的爆炸性環境的點燃。
注：本標準符合國家GB3836.2-2000《爆炸性氣體環境用電氣設備 第2部分：隔爆型“d”》的有關規定。
四.結構說明：

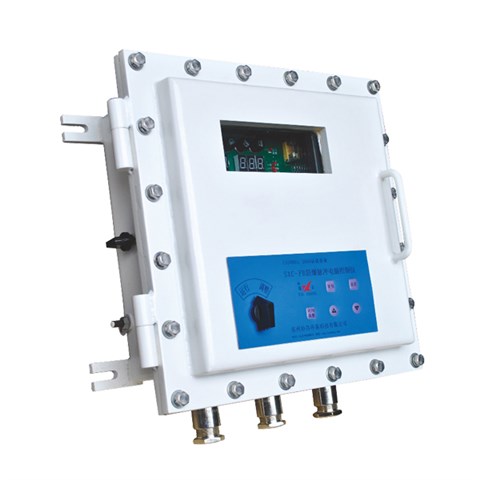

防爆控制儀主要由一個防爆外殼和3個防爆型電纜引入裝置組成，外殼材質為Q235，殼內有控制電路板、開關電源和轉換開關等。

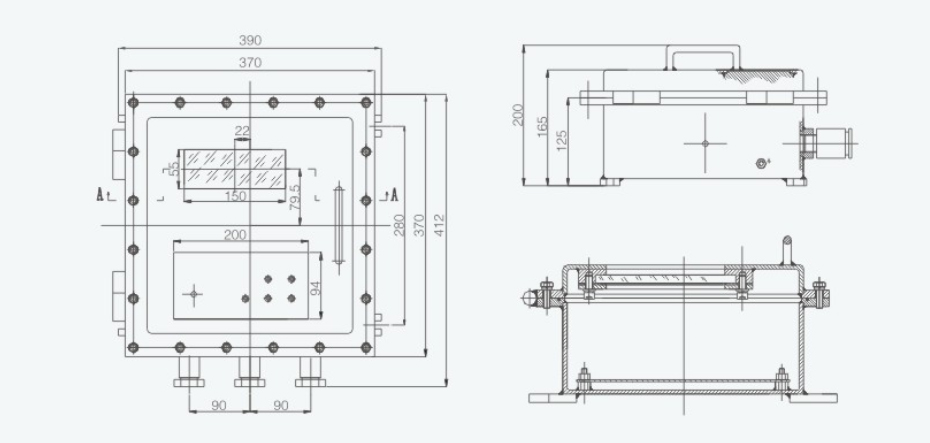

一.防爆電控儀外形尺寸圖：
二.主要技術參數：
|
清灰方式
|
在線清灰 |
|
輸入電壓
|
AC220V（-10%~+10%） |
|
額定電流
|
0.5A |
|
輸出電壓
|
DC24V |
|
脈沖寬度
|
0.02-2.55S（可調）（出廠設置0.08秒） |
|
脈沖間隔
|
1-255S（可調）（出廠設置10秒） |
|
循環周期
|
1-255Min（可調）（出廠設置0分） |
|
回路
|
1-40門（可調）（出廠設置按客戶要求，無要求的出廠設置為40門） |
|
控制方式
|
定時/定壓差 |
三.防爆控制儀工作環境條件：
1、海拔不超過2000m;
2、環境溫度-20℃~+40℃；
3、周圍環境相對濕度不大于95%（+25℃）；
4、存在II A、IIB類，T1~T6組可燃性氣體、蒸汽與空氣混合形成的爆炸性混合物的場所；
5、在無破壞絕緣的氣體或蒸汽的環境中；
6、在無顯著搖動和沖擊振動的地方；
7、能防止滴水的地方。
