一.產品簡介：

Z型電磁脈沖閥進、排氣口夾角為90°，可與除塵器箱壁連接器，分氣箱、專用活接頭配套使用，只要配套選用合理，安裝、使用、維修極其方便。

二.結構特點：

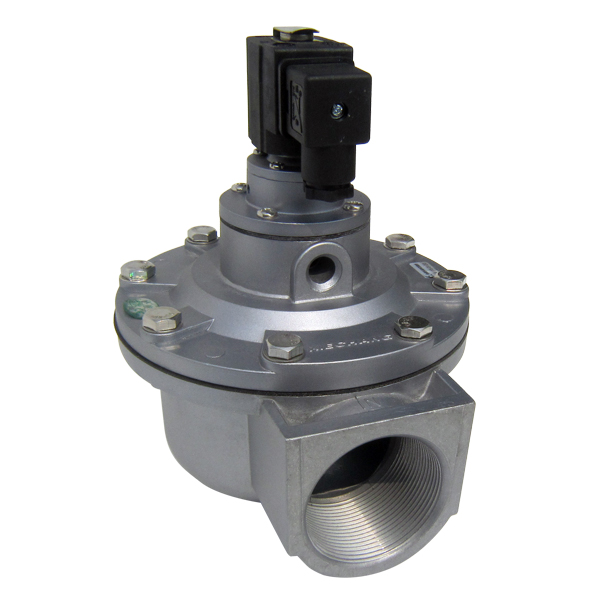

DCF—Z型直角式電磁脈沖閥（又稱直角式電磁閥，直角式脈沖閥，直角式閥），進出氣口連接孔為寸制管螺紋結構。

改進后的DCF—Z型直角式電磁脈沖閥，增加了脈沖閥排氣室容積；改進了直角式電磁脈沖閥的導磁材料；改進了膜片和壓力彈簧的結構及材質，使直角式電磁脈沖閥的排氣量增加，提高了電磁閥的磁感應強度和靈敏度，提高了電磁脈沖閥工作的可靠性和工作的穩定性，延長了電磁脈沖閥的使用壽命。

三.工作原理：

直角式電磁脈沖閥由電磁先導頭、膜片和閥體組成，膜片后腔的面積大于前腔的面積，氣壓作用力大，使膜片處在關閉位置。

電控儀輸入電信號，使電磁先導頭吸合動柱，打開卸荷孔，膜片后腔的壓力氣體迅速排出，膜片前腔的壓力氣體將膜片抬起，打開通道，脈沖閥進行噴吹。

直角式電磁脈沖閥電脈沖信號消失，電磁先導頭的彈簧使動柱立即復位封閉卸荷孔，膜片后腔氣體壓力和彈簧作用力使膜片關閉通道，電磁脈沖閥停止噴吹。

膜片上的阻尼孔，當先導頭動柱抬起氣體壓力卸荷時，起到阻尼氣流的作用，當卸荷孔封閉時，使壓力氣體迅速充滿到后腔，使膜片關閉通道，停止噴吹。

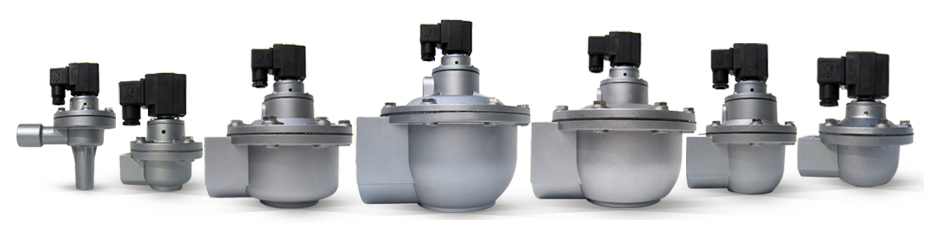

一.直角式電磁脈沖閥型號規格：

DCF-Z型

二.技術標準：

工作壓力：0.2~0.6MPa

工作介質：清潔空氣

電壓：DC24V、（AC220V/50HZ）

電流：1.25A（0.5A）

防護等級：IP65

使用環境：1、常溫膜片 -10℃~55℃

2、空氣的相對濕度不超過85%

 膜片壽命：100萬次
